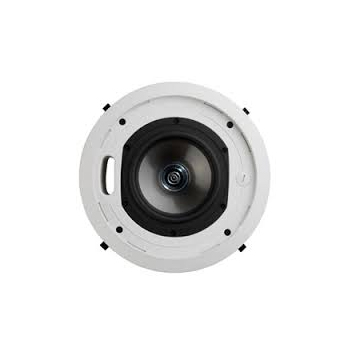

Tannoy CMS601 是一個全頻寬、高功率和高敏感度的天花板監聽系統。設計組合一個165mm(6.5吋)的單體模組鑲嵌在天花板上，模組的金屬軌道支架及烤漆前面板由防紫外線的ABS原料製成(UL94V-0)。

為了最佳的性能以及跟從安全的評比建議選購CMS601 PI 4歐姆後箱體(8001 4520)，已擁有事先安裝的變壓器。兩款CMS601機型與一個分離式後箱體可以適合滿足廣大的安裝應用需求：

CMS601 BM(隱藏鑲嵌變壓器)- 配置一個完整後箱體

CMS601 PI(預留安裝變壓器)- 沒有配置後箱體

CMS601 PI 4歐姆後箱(內建變壓器以及後箱)- 與CMS601 PI使用

產品特色

• 165mm(6.5”) ICTTM喇叭單體，更好的耐久度與壽命。

• 高功率、高敏感度的頻率響應延伸。

• 寬廣且易於控制達到最佳理想涵蓋範圍。

• 在分音頻率及垂直平面避免大量能量的流失是內在兩個謹慎的設計。

• 前面板由防紫外線的ABS原料製成(UL94V-0)。

• 不需要分音器。

• 簡易變壓器開關可輕鬆切換。

• 60W 低插入損失端子的線性變壓器。

• 為了快速簡單的安裝在輕鋼架礦纖天花板上含有金屬軌道支架和C型環，以及簡單安裝邏輯。

• 5年保證期。

應用

• 多範圍前景音樂 & 廣播系統

• 會議室與辦公室

• 商業音樂系統

• 機場、會議中心以及飯店

• 接待室/ 等待室

• 大賣場/商圈

• 酒吧

• 豪華郵輪

• 法院

• 多空間立體聲系統

• 家庭劇院

系列

CMS 601

頻率響應(-3dB) ⁽¹⁾ BM Back can

78Hz- 22kHz

頻率響應(-10dB) ⁽¹⁾ BM Back can

51Hz- 24kHz

系統靈敏度(1W @ 1m)⁽²⁾

91dB (1W= 2.45V for 6 Ohms)

實際涵蓋角度

90° 圓錐型

指向性因素(Q)

7.1 averaged 1kHz to 6kHz

指向性指數(DI)

7.9 averaged 1kHz to 6kHz

額定最大聲功率⁽²⁾

平均

108dB

尖峰

112dB

承受功率

平均

60W

過程

120W

尖峰

240W

建議放大功率

120W @ 6 Ohms

阻抗

6 Ohms

變壓器開關 ( 透過前旋鈕開關)

70V

60W/ 30W/ 15W/ 7.5W/ OFF &低阻抗工作

100V

60W/ 30W/ 15W/ OFF &低阻抗工作

失真

10%全功率

二次諧波

三次諧波

250Hz

1%

0.14%

1kHz

1.4%

0.45%

10kHz

1%

0.1%

1%全功率

二次諧波

三次諧波

250Hz

0.32%

0.14%

1kHz

0.45%

0.22%

10kHz

0.32%

0.1%

分音器

7kHz 誘導性耦合

注意：

(1)    (1) 平均超過指定頻寬，使用1m軸心測量

(2)    (2) 未計權粉紅噪音輸入，在無回聲空間內使用1m測量

(3)    (3) EIA-426B測試長時間電源處理電容器

全部測量範圍、性能資料、CLF和Ease^TM資料皆可從www.tannoy.com下載

Tannoy有持續研發的政策。新的原料與製作方法介紹通常都會與出版規格相同或更優秀，Tannoy有權利在未事先通知前更改。請在處理重要應用時注意最新版本的出版規格。

喇叭單體

低頻

1x165mm(6.50”)最小負載聚丙烯ICT^TM

高頻

1x ICT^TM鋁合金椎體

實質

箱體

後箱

鍍鋅鋼板

前面板

ABS等級反射負載UL 94V-0

網罩

鋼製防水外罩

安全特色

安全扣設置在箱體後方，負責固定承載

彈簧夾設計

安全開關定位

最小/最大固定厚度範圍

0.0mm (0.0”)/ 20.0mm (0.79”)

建議固定扭力

1.5Nm

後箱選擇

隱藏式內建變壓器(BM)

完全固定後箱

預留安裝變壓器(PI)

分離式後箱選配

導線的選擇

導線固定 & 固定鎖片可到達22mm

導線保護套

3組預留孔洞(PI)

19 / 22 / 28mm(0.75”/ 0.87”/ 1.10”)

連結插頭

可移動鎖片以及完整迴路的端子

安全認證等級(pending)

UL-1480,UL-2043, CE

BM天花板嵌入孔洞直徑

253mm(9.96”)

PI天花板嵌入孔洞直徑

253mm(9.96”)

尺寸

面板直徑(含彈簧夾)

280mm (11.02”)

前面板前方到後箱背面(BM)

258mm (10.16”)

前面板前方到安全迴路上方(BM)

275.5mm (10.84”)

前面板表面後部到後箱背面(PI)

95.50mm (3.76”)

前面板表面後部到安全迴路上方(PI)(後箱)

168.5mm (6.60”)

淨重(個)

CMS601 BM

6.50kg (14.33lbs)

CMS601 PI

4.00kg (8.82lbs)

CMS601 PI後箱

3.685kg (8.06lbs)

包含配件

C型環、金屬軌道支架、噴漆遮板、嵌入孔洞貼紙、網罩

選購配件

金屬圓形支撐環

前面板/支架顏色

經典白/烤漆
